PRO_CAD Plinti

• Risolto problema nella verifica a punzonamento
• Resa editabile la lunghezza di ancoraggio dei ferri dei pali
• Ora, in pro_cad plinti, è possibile modificare la lunghezza dello spezzone di ferro che fuoriesce dal palo.
  Sono rese editabili:

  • la lunghezza di ancoraggio, intesa come la porzione di barra che sporge fino al vertice del raccordo di curvatura;

  • la lunghezza della piega, che include anch’essa il relativo raccordo di curvatura.

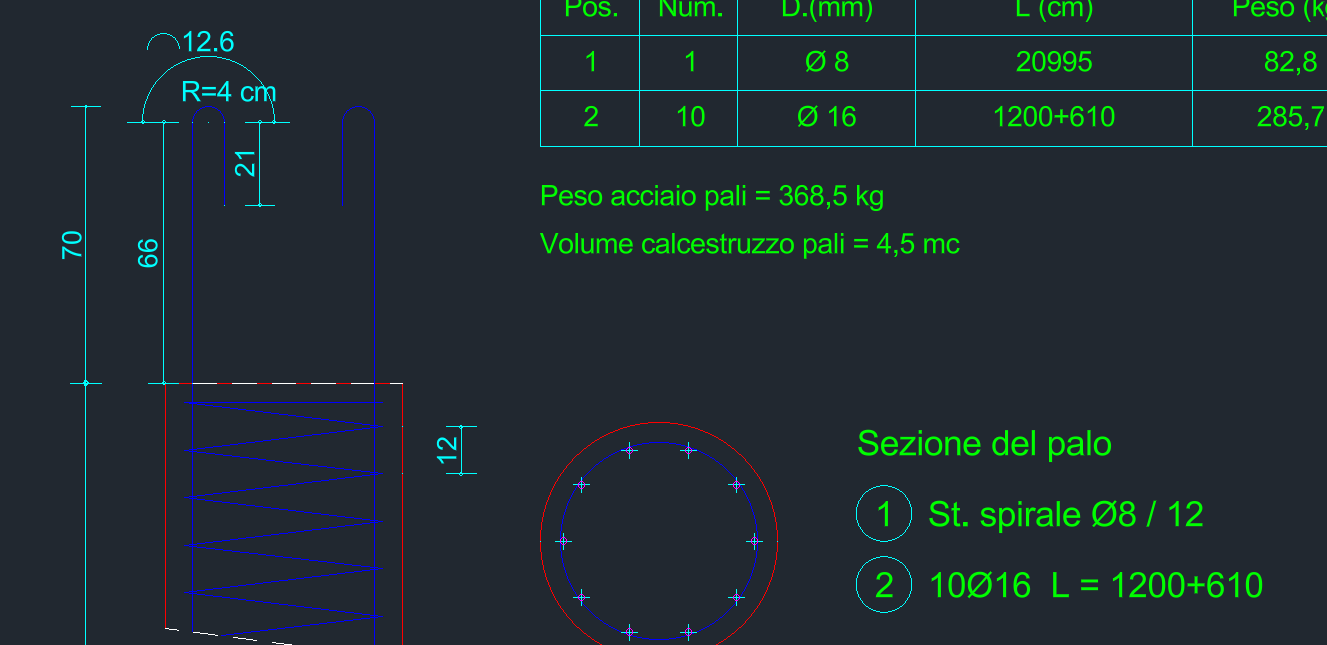

• Determinazione della lunghezza dei ferri nel palo:
  La lunghezza del ferro che fuoriesce dal palo è data dalla somma dei tratti rettilinei della piega e dello sviluppo del raccordo di curvatura: 66 cm+21 cm+12,6 cm=100 cm
  La lunghezza di sovrapposizione dei due ferri è calcolata con la formula: 68×φ=68×1,6=110 cm (valore approssimato ai 5 cm).
  Esempio per un palo da 1600 cm
  Per un palo lungo 1600 cm, armato con ferri della lunghezza massima di 1200 cm, saranno presenti due ferri:

  • Ferro n. 1: L=1200 cm
  • Ferro n. 2: L=400+100+110=610 cm

Istruzioni per l'installazione della patch:

1. Scaricare il file allegato a questo post.
2. Copiare il file nella cartella di installazione di PRO_SAP. La posizione predefinita della cartella di installazione è generalmente C:\Programmi\PRO_SAP PROfessional SAP (o una posizione simile, a seconda delle configurazioni individuali del sistema).
3. Sostituire il file esistente.
4. Riavviare il programma PRO_SAP per applicare le modifiche.
